系統簡介
       發電企業設備的可靠性及健康水平是生產、經濟運行的基礎。國內發電企業的設備管理普遍遵循“預防為主、綜合治理、計劃?rùn)z修”的原則，實際工作中普遍存在被動檢修、過檢修和欠檢修的現象，一方面設備的可靠性、可靠性仍有待提高；另一方面距離設備資產全壽命效能、成本較優的現代管理標準相去甚遠。實現由“預防性檢修逐步向預知性檢修過渡”，狀態檢修成為必然趨勢。設備管理者要把設備管理好，需要設備管理者對設備的運行狀況，健康狀況及其他情況心中有數,逐步實現設備的優化。為實現簡單有效的對電廠設備的狀態監測,我公司經過多年研究試驗，推出一套電廠設備預診斷系統，此系統可實現遠程監測設備，遠程分析數據，遠程指導運維，實現電廠設備的健康運行。
       系統準要分為：現場數據采集部分、現場監控部分、遠程維護部分。系統圖如下：

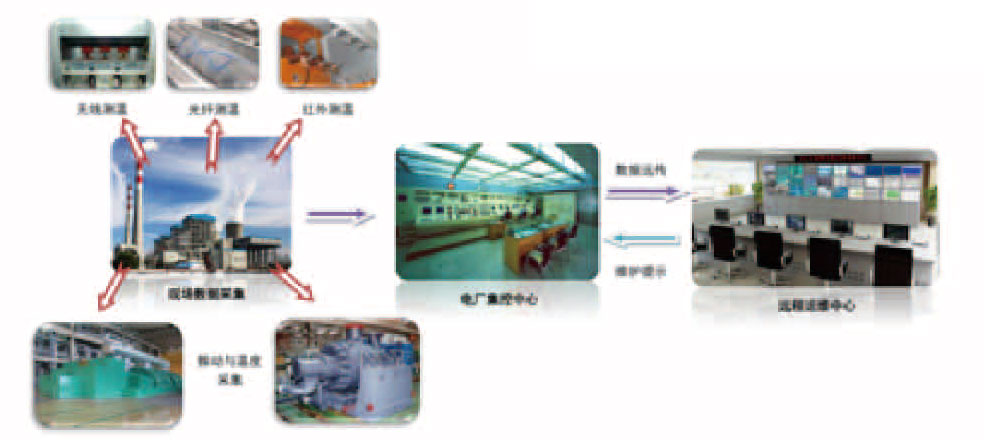

電廠設備預診斷系統示意圖

現場數據采集部分
      全智能溫度監測系統是我公司推出的監測裝置與各類傳感器的結合。為用戶提供具有高品質、高性價比的測控一體化裝置。
裝置功能及特點
● 一體化的結構設計，包括:無線測溫、紅外測溫、光纖測溫、數字溫濕度測量、PT100熱電阻、K型熱電偶測溫、振動傳感器、壓力傳感器等。
● 智能化運行平臺，實時操作系統、能通過軟件對功能進行組合來滿足現場各類物理參量的測量要求；每個功能模塊的運行狀態可實時監控，并可以實現自檢自修復功能。
● 具有強大的數據存儲能力?？蓪?shí)現對所有的傳感器測量數據進行長時間記錄，并形成XLS文件，便于用戶對溫度變化進行分析并建立云數據庫。
● 裝置配有GPRS模塊，可實現對裝置進行遠程監控和操作，并可以把數據上傳給遠端服務器，實現數據在線分析與記錄。

裝置參數
● 額定電源電壓：AC185 ~ 265V、DC110 ~ 375V；
● 溫度顯示范圍：-55~ 125°C；濕度顯示范圍0 ~ 99%RH；
● 報警輸出觸點功率：AC220V/5A;
● 通訊方式：RS485、MODBUS通訊規約。RS232-RJ45接口、ICE61850通訊規約
● 數據遠傳： GPRS
● 主機：滿載工作時，不大于20W；測溫模塊:滿載工作時，不大于5W。
● 環境溫度：
 工作：-20 ~ +80C。儲存： -25 ~ +85°C，相對濕度不大于80%
● 裝置體積(高x寬x深)：175mmx 260mm X 180mm
● 屏面開孔尺寸： 225mmx 171mm，通過安裝支架(產品自帶)直接將產品固定在面板上。

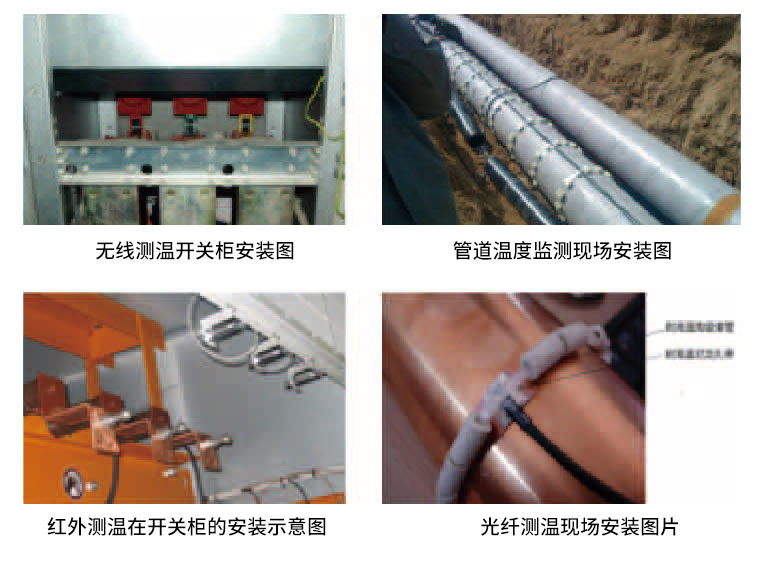

現場安裝圖

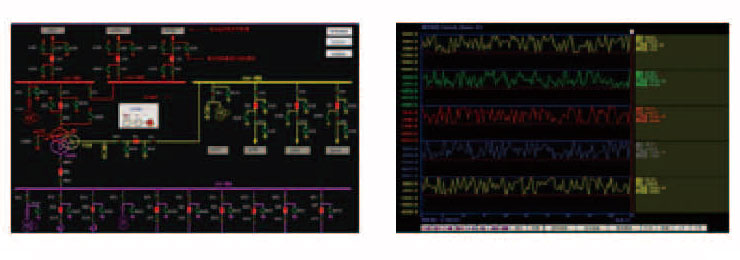

集控中心監控部分
● 實時數據監測，減少運行人員的現場勘察的工作量
● 數據遠傳遠程運維中心，方便專家遠程分析問題，提出相應的指導方案。
● 接受遠程運維中心的檢修提示，及時提醒運行人員現場檢修。

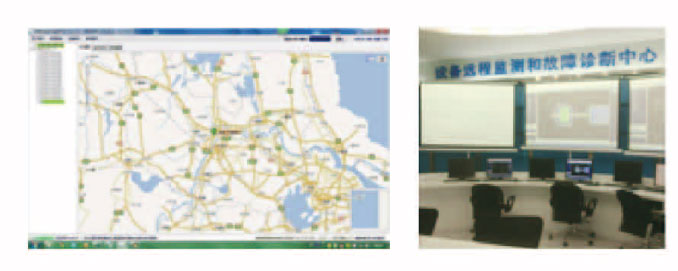

遠程運維中心
       設備遠程故障診斷服務中心是專為用戶提供遠程專業診斷服務而建立的，它是一個故障診斷管理平臺，在這個平臺下，設備的狀態監測與故障診斷不再受地域和時間的限制。用戶通過與設備故障診斷中心互聯，可獲得定期的設備狀態評價和隨時進行故障診斷服務，甚至在用戶還沒有覺察到設備存在異常狀態時即可得到診斷專家提供的機組故障診斷報告。通過因特網和移動網，運行人員可以隨時掌控關鍵機組的運行狀態。
● 利用診斷中心的專家資源，解決現場設備存在的問題
● 支持短信分級推送
● 支持離線數據遠程診斷
● 支持在線專家診斷
