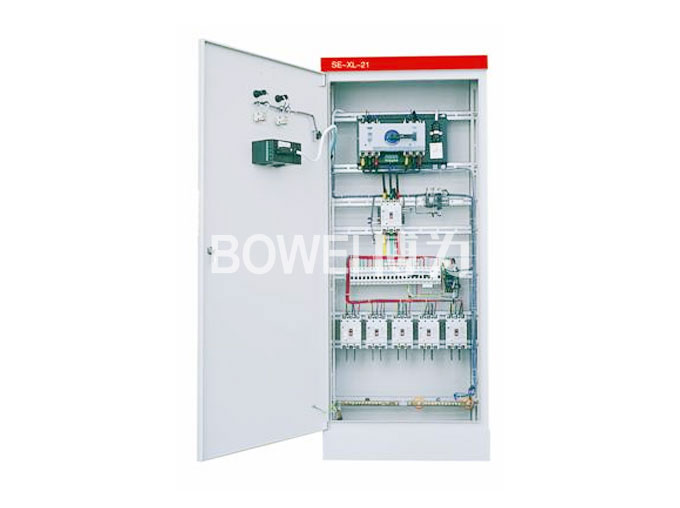

XL-21系列動力配電箱是目前低壓配電系統廣泛使用的動力控制配電設備之一，由于其易于安裝、使用靈活維護簡便、經濟型和豪華型可供選擇，以滿足用戶需要。

XL-21型動力配電柜適用于發電廠及工礦企業，用于交流50Hz，額定工作電壓380V，額定電流630A及以下的電力系統中，作為動力配電、照明配電和動力控制等之用。

符合IEC 60439-1和 GB7251.1 等標準要求。

環境條件

● 環境溫度：-5℃~+40℃，且 24h 內的平均溫度不大于 +36℃

● 海拔高度：不大于2000m。

● 相對濕度：在周圍空氣溫度為+40時不大于50%;在較低溫度下可以有較高的相對濕度（如∶+20℃時為90%），考慮到溫度的變化允許產生適度的凝露。

● 設備安裝時與垂直面的傾斜度應不大于5°。設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。

結構特點

● 柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm 和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。

● 用高阻燃 PPO 材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。

● 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。

● 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門框處有橡膠鑲條。

● 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。

● 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。

訂貨須知

● 一次線路方案的系統圖，柜體排列圖；

● 二次回路接線原理，端子排列圖如端子無排列圖時按制造廠規定；

● 柜內電器元件的型號、規格、數量表；

● 主母線、支母線的材質、規格；

● 如有母線橋，應提供跨距尺寸；

● 開關柜使用在特殊環境條件，應在訂貨時提出。
