采用高可靠、高精度的雙回路測溫傳感器將變壓器的 A、B、C 和鐵芯的溫度數據實時監測并且顯示；并具備4路4～20mA電流環同步輸出功能;485通訊遠傳后臺進行監控;在變壓器發生過高溫度時還可啟動跳閘或者報警觸點；另外裝置還支持風機斷線報警、箱變開門報警和"黑匣子"智能數據存儲等功能。

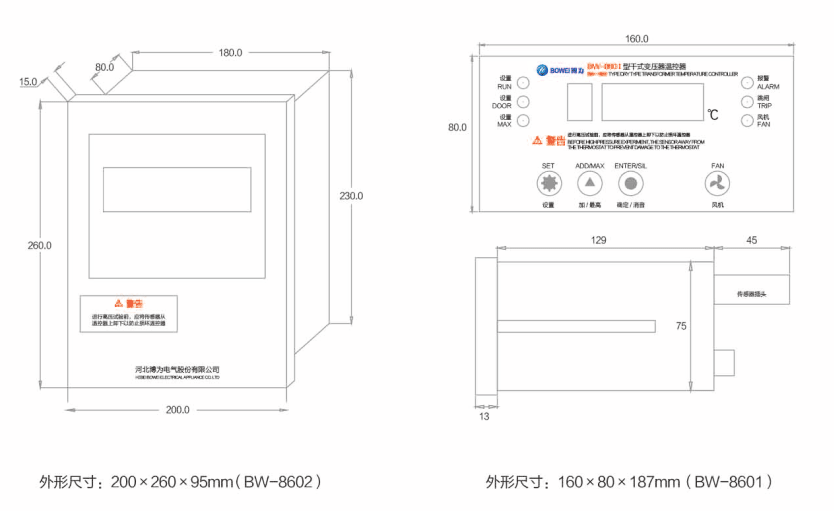

裝置外形尺寸

技術特點

● 單組或者雙組相同或者不同的測溫傳感器，測溫準確，動作可靠；

● 支持不多于4路4～20mA 同步輸出；

● 溫高報警和跳閘繼電器容量可選，上限至 AC250V/8A 或者DC220V/5A；

● "黑匣子"智能記錄數據，數據更可靠，故障時刻信息再現；

● 風機故障斷線報警，智能化判斷風機回路是否正常；

● 雙路開入信號輸入，支持箱變開門報警，支持自定義；

● 所有參數可菜單設置，人機界面友好。

產品主要技術參數

● 工作電源∶ AC220V

● 功耗∶<15W

● 分辨率∶0.1℃

● 測量溫度范圍∶0-200℃

● 環境溫度∶-10~+5℃，相對濕度<90%RH

● 控制參數設置∶所有參數均可菜單設置

● 傳感器接線方式∶三線制

● 控制和信號輸出∶

風機控制∶雙接點無源觸點輸出，單接點容量AC250V/8A。過溫報警∶無源觸點輸出，默認AC250V/8A，可定制為 DC220V/5A。

溫高跳閘∶無源觸點輸出，默認AC250V/8A，可定制為 DC220V/5A。

故障報警∶無源觸點輸出，AC250V/5A。

● 通訊口∶RS485或者 RS232。
