產品中心
您的位置:首頁 > 產品中心 > 電力系統檢測裝置產品

BW-5000系列SF6泄露定量報警系統

添加時間:2021-11-24 11:15:13   瀏覽次數:1577

       氟化硫( SF6)氣體是-種無色、無味的惰性氣體,但在高壓電弧的作用下,這種氣體會發生分解,遇到水后還會產生-些劇毒物質。當前,SF6氣體在中、高壓設備中大量使用,其可靠性已受到人們的普遍關注。有關部門已制定了一系列相應的行業法規,法規中明確規定了人員在進入SF6配電裝置室時應先通風15分鐘,同時在SF6配電裝置的低位區需安裝能報警的氧量儀和SF6氣體報警儀。

      我公司生產的BW-5000型SF6泄漏定量報警系統采用聲波檢測SF6氣體原理,具有量程寬、響應速度快、壽命長、誤報率低等優點。本裝置采用先進的CORTEX-M3硬件平臺,處理能力強,運行速度快。主機采用5.7 寸大屏幕的真彩觸摸屏,顯示豐富直觀,設置功能合理。微量檢測技術可以實時在線檢測環境中SF6、02氣體濃度,一旦發現異常,就會自動告警,并且啟動通風設施,并指示氣體異常點位置,及時通知危險地點內人員疏散,較大限度地確保運行人員健康。

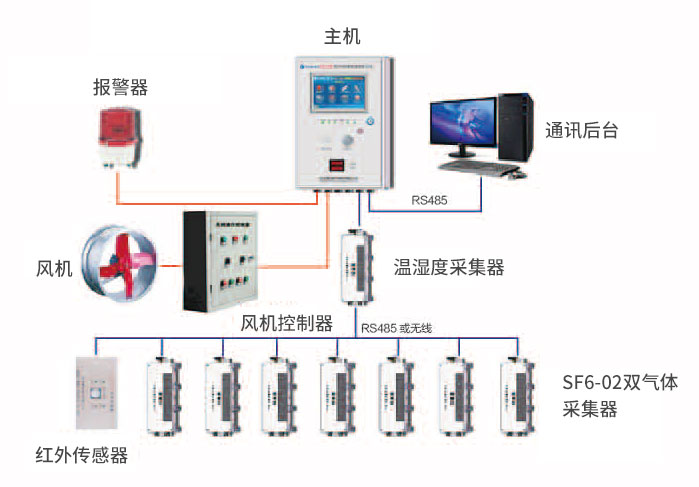

系統連接與安裝
● 系統主機:屏柜式或壁掛式。-般安裝于主控室內屏柜上或開關室門口,高度以便于觀察顯示窗且便于操作為宜,連接AC220V電源及通訊電纜及風機控制輸出。
● SF6-O2氣體采集器一般根據氣室分布情況進行布點,安裝于距地面0-10cm的槽鋼或地面上,使之既要確保能及時監測現場環境情況,又不浪費設備資源。
● 所有數據連接線應采用屏蔽電纜。

型號 名稱 說明
BW-5000 主機 必選
BW-5200 SF6-02雙氣體采集器 必選
BW-5300 溫濕度采集器 必選
BW-5500 風機控制器 必選
BW-5600 通風風機 可選
BW-5700 聲光報警器 可選
BW-5800 紅外傳感器 可選

選型說明

型號 安裝方式 外形尺寸(長X高X深) 重量
BW-5000 壁掛式 253X365X96mm 4kg
BW-52(3)00 固定式 262X89X46mm 0.55kg

● 采用聲波檢測SF6原理,具有量程寬、響應速度快、壽命長、誤報率低等優點。
● 主機采用5.7寸大屏幕真彩觸摸屏,顯示豐富直觀。
● 裝置配備高分辨率的人體紅外探頭和真人語音報警,可實時檢測人員活動并自動語音報警。
● 單臺主機不多于40點同時監測,多臺主機組合可無限擴展,滿足現場環境需要。
● SF6傳感器采用傳感器探頭,氧氣傳感器采用氧氣原電池,測試范圍寬,穩定,靈敏,可靠。
● 裝置報警節點采用大功率繼電器,可達AC220V/8A;另外裝置還具有掉電報警功能,可實時檢測裝置的斷電。
● 系統通訊采用標準MODBUS-RTU通信規約,系統可方便接入綜自監控系統或其他系統。
● 免維護設計整機無可調節器件,高等級品質保證的元器件選用,優異的抗干擾性能。

裝置參數
● 工作環境:溫度: -10~ +50C;濕度<95%,海拔2000m以下
● 工作電源:AC220V
● 功耗:主機≤1 5W;傳感器≤2W
● 額定報警值:SF6: 1000ppm, 02: 18%;
● 報警輸出觸點功率:AC220V/8A;
● SF6測量范圍: 0-30000ppm;02 測量范圍: 0- -35%;
● 風機啟動3種模式:
1、SF6 泄漏或02含量低時自動通風
2、自動定時排風
3、手動強制排風
● 溫度顯示范圍:-20C ~ 70C;
● 濕度顯示范圍: 0- 99%RH
